什么是固定管板式换热器?工作原理及结构特点是什么?

点击数:982020-08-10 00:00:00 来源: 板式换热器|可拆式板式换热器|全焊接板式换热器-青岛鑫泉通

新闻摘要:管壳式换热器换热器的种类很多。通常情况下,管壳式换热器分为5种,想要更加了解什么是固定管板式换热器,那么就要去了解它的工作原理及结构特点是什么?

管壳式换热器换热器的种类很多。通常情况下,管壳式换热器分为5种,想要更加了解什么是固定管板式换热器,那么就要去了解它的工作原理及结构特点是什么?下面跟随鑫泉通一起来了解下相关知识吧。

什么是固定管板式换热器?

固定管板式换热器的两端管板采用焊接方法与壳体连接固定。换热管可为光管或低翅管。适用于壳侧介质清洁且不易结垢并能进行溶解清洗,管、壳程两侧温差不大或温差较大但壳侧压力不高的场合。

它的工作原理是什么?

固定管板换热器管程和壳程中,流过不同温度的流体,通过热交换完成换热。当两流体的温度差较大时,为了避免较高的温差应力,通常在壳程的适当位置上,增加一个补偿圈(膨胀节)。当壳体和管束热膨胀不同时,补偿圈发生缓慢的弹性变形来补偿因温差应力引起的热膨胀。

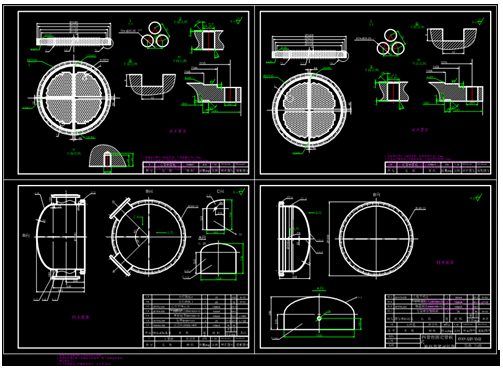

固定管板式换热器

它有哪些结构特点?

固定管板换热器主要由外壳、管板、管束、顶盖(又称封头)等部件构成。在圆形外壳内,装入平行管束,管束两端用焊接或胀接的方法固定在管板上,两块管板与外管直接焊接,装有进口或出口管的顶盖用螺栓与外壳两端法兰相连。

它的特点是结构简单,没有壳侧密封连接,相同的壳体内径排管最多,在有折流板的流动中旁路最小,管程可以分成任何管程数,因两个管板由管子互相支撑,故在各种管壳式换热器中它的管板最薄,造价最低,因而得到广泛应用。

以上文章内容所要讲述的内容就是关于什么是固定管板式换热器?工作原理及结构特点是什么?希望今天鑫泉通小编所讲述的内容可以帮助到大家。
